Lichtschranke für Tore und Maschinen
Der richtige Sensortyp für jede Anwendung
Automatische Tore regeln den Zugang zu verschiedenen Orten wie Parkplätzen, Tiefgaragen, privaten Garagen und vor allem Industrieanlagen und Werkshallen. Dabei sind kraftbetriebene Tore nicht nur äußerst praktisch, sondern sie bieten auch ein hohes Maß an Sicherheit und Verfügbarkeit. Ein wichtiger Bestandteil eines umfassenden Automatisierungskonzepts von Toren ist der Lichtschranken Sensor.
Lichtschranken oder Lichtschranken Sensoren sind eine zentrale Sensorkomponente in der Automatisierungstechnik. Das gilt sowohl für automatisierte Toranlagen als auch für den Maschinen- und Anlagenbau. An Toren kommen Lichtschranken in erster Linie zum Objektschutz, z. B. von in der Toröffnung geparkten Fahrzeugen zum Einsatz. Je nach Toranlage ist der Einsatz dieser Sensoren zur Erfüllung der einschlägigen Vorschriften und Normen verpflichtend.
Pepperl + Fuchs Reflektionslichtschranke RLK31-54/25/31/115 SET2 Allspannung Reichweite 9m
64,50 €*
zzgl. MwSt.
Auf Lager
Pepperl + Fuchs Einweglichtschranke LA31/LK31/25/31/115 SET2 Allspannung Reichweite 30m
89,00 €*
zzgl. MwSt.
Auf Lager
Pepperl + Fuchs Reflektionslichtschranke RLK29-55/25/116-SET Allspannung Reichweite 12m
78,30 €*
zzgl. MwSt.
Auf Lager
FRABA VITECTOR OGD-S 3000 Sensoren voreilende Lichtschranke Sender Tx 7,0m/Empfänger Rx 7,0m Kabel
83,90 €*
zzgl. MwSt.
Auf Lager
Pepperl + Fuchs Reflektionslichtschranke RLK29-55/59/116-SET Allspannung Reichweite 12m
79,00 €*
zzgl. MwSt.
Auf Lager
GfA Elektromaten Reflektionslichtschranke UBS-Steckanschluss Reichweite 7,5m
125,00 €*
zzgl. MwSt.
Auf Lager
Bircher LBGate R18 Reflektionslichtschranke Allspannung Reichweite 9m
89,00 €*
zzgl. MwSt.
Auf Lager
Abgekündigt

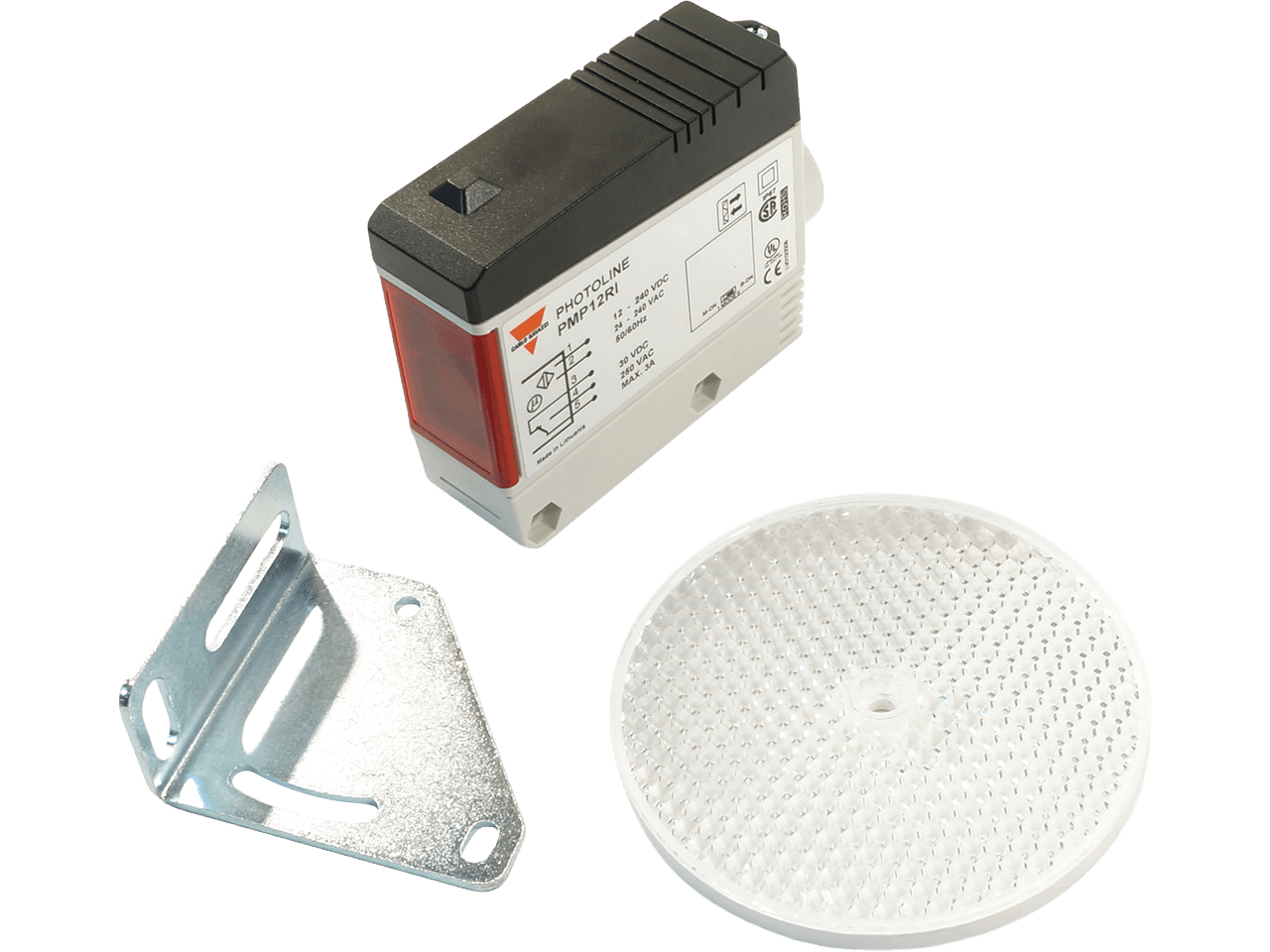

Carlo Gavazzi PMP12RI Reflektionslichtschranke Allspannung Reichweite 12m
129,00 €*
zzgl. MwSt.
Auf Lager
Lichtschranke für Industrietore und Garagentore
Eine Lichtschranke am Industrie- oder Garagentor bietet nicht nur Komfort, sondern vor allem zusätzliche Sicherheit. Wenn sich das Tor schließt und eine Person oder ein Objekt den Lichtstrahl unterbricht, stoppt das Tor sofort und fährt wieder hoch. So wird verhindert, dass Menschen oder Gegenstände von der Torkante berührt werden. Besonders in Haushalten mit Kindern ist die Installation einer Lichtschranke am Garagentor empfehlenswert. Hersteller wie Hörmann oder Novoferm bieten speziell auf ihre Tore abgestimmte Lichtschranken an, die nahtlos integriert werden können. Aber auch zur Nachrüstung an bestehenden Toranlagen gibt es verschiedene Lichtschranken-Modelle und Sensortechnologien.
Lichtschranken-Technologien: Die Sensor-Klassiker am Tor
Je nach Anwendungsfall und gewünschter Funktion bieten sich verschiedene Lichtschranken-Typen an. Speziell zur Anwendung an Toren gibt es verschiedene Sensortypen die für bestimmte Funktionen entwickelt und optimiert wurden.
Man unterscheidet folgende Sensortypen:
Einweglichtschranke
Die Einweglichtschranke besteht aus einem Sender und einem Empfänger. Der Lichtschranken-Sender sendet hierbei einen Lichtstrahl zum Empfänger. Befindet sich ein Objekt im Lichtweg, wird der Lichtstrahl unterbrochen und die Maschinenbewegung gestoppt.
An Toren wird auf jeder Torseite eine der beiden Komponenten installiert – beide Seiten eines Tores müssen demnach mit einer Sensorleitung verkabelt werden. Der hierbei etwas größere Installationsaufwand wird, durch die sehr hohe Störfestigkeit der Einweglichtschranke, selbst unter widrigen Umgebungsbedingungen und einer höheren Reichweite, im Vergleich zur Reflexionslichtschranke, relativiert.
Besonders die hohe Reichweite und Störfestigkeit dieser Sensoren macht diese zu einer beliebten Lösung im Außeneinsatz. Bei torautomation24 setzen wir besonders auf das Modell LA31/LK31/25/31/115 SET2 oder LA29/LK29-Z-F1/31/116-SET von Pepperl und Fuchs.
Reflexionslichtschranke
Die Reflexionslichtschranke hingegen ist anders aufgebaut: Sender und Empfänger befinden sich hier in demselben Gehäuse. Der Sender strahlt dabei auf einen gegenüberliegenden Reflektor, der das Licht daraufhin zurück zum Empfänger reflektiert. Ein in die Lichtstrecke, zwischen Sensor und Reflektor, eingebrachtes Objekt unterbricht auch hier den Lichtstrahl und stoppt die Maschinenbewegung.
Zur verbesserten Erkennung, selbst von stark reflektierenden Objekten, wird bei diesem Sensortypen oft polarisiertes Licht eingesetzt. Hierdurch und durch den Einsatz spezieller Reflektoren und Polfilter in der Lichtschranke wird die Detektionsgenauigkeit und Störfestigkeit des Sensors erhöht. In besonders hochwertigen Modellen werden hierzu auch anspruchsvollere Technologien, wie zum Beispiel Triangulation oder Lichtlaufzeitmessung, eingesetzt.
Auf Grund der einfachen Installation und Zuverlässigkeit werden Reflexionslichtschranken besonders oft bei der Automatisierung von Industrietoren und bei der Nachrüstung an Toranlagen verwendet. Besonders beliebt ist hierbei unsere Reflektionslichtschranke mit einer kleinen Einbaugröße und einer Reichweite von bis zu 9 m zwischen Sensor und Reflektor. Die Lichtschranke in der Allspannungsvariante und mit Relaisausgang ist mit vielen üblichen Torsteuerungen kompatibel und daher besonders beliebt.

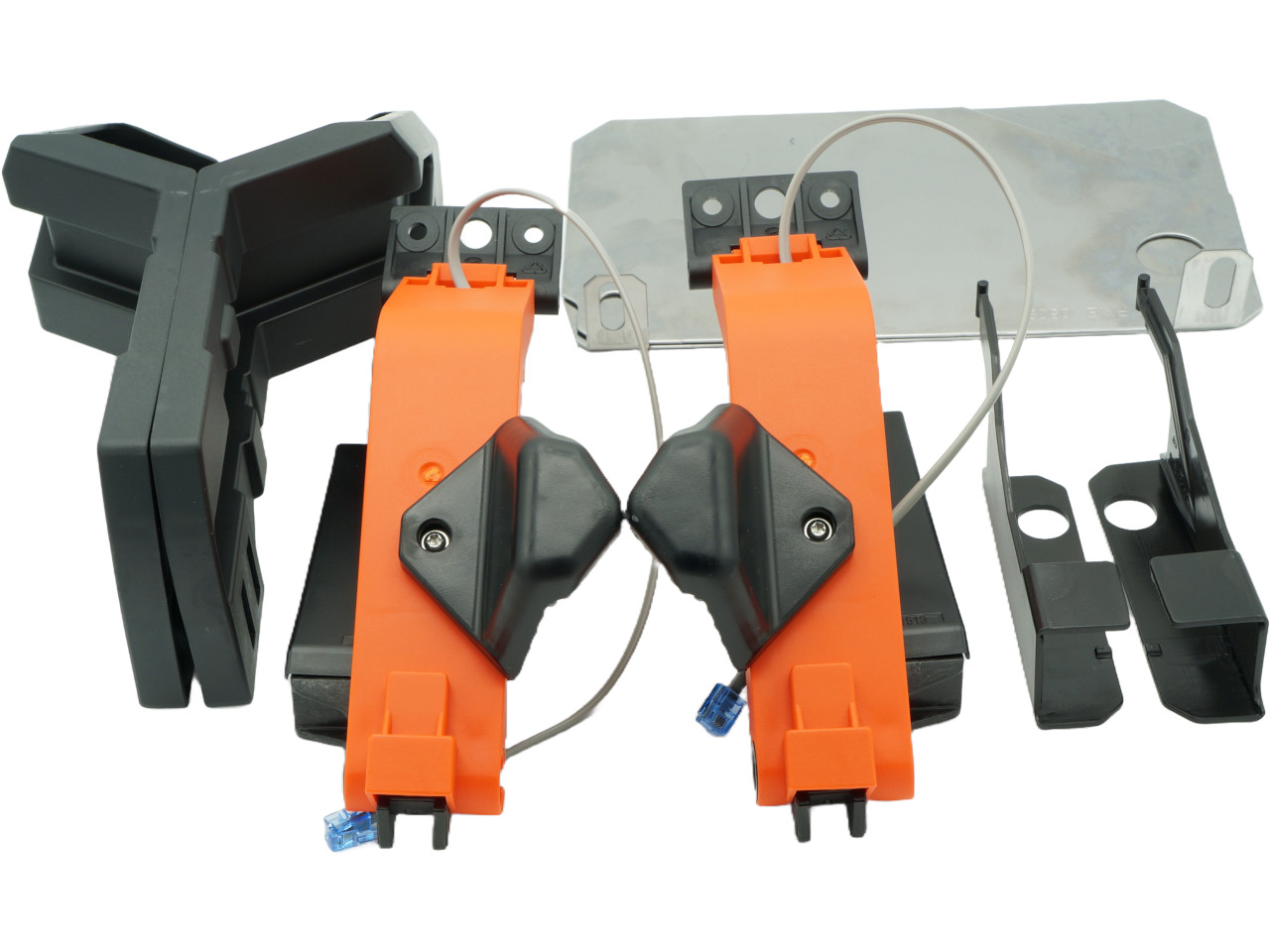

Voreilende Lichtschranke
Die voreilende Lichtschranke wird in der Regel an Sektionaltoren an die unterste Torsektion montiert und ihr Lichtstrahl eilt mit Hilfe einer speziellen Mechanik der Torunterkante voraus. Ein im Torlauf befindliches Hindernis wird so von der voreilenden Lichtschranke erkannt und die Torbewegung wird gestoppt, bevor die Torkante das Hindernis berühren kann. Diese Systeme können als Ersatz für eine Schaltleiste dienen und werden in der Regel vom Torhersteller speziell für den Einsatz an bestimmten Tor-Modellen entwickelt.
Ein besonders beliebtes Modell ist hier das VL1- oder VL2-System von Hörmann, welches an vielen Toren des Herstellers zum Einsatz kommt und bei torautomation24 als Ersatzteil verfügbar ist.

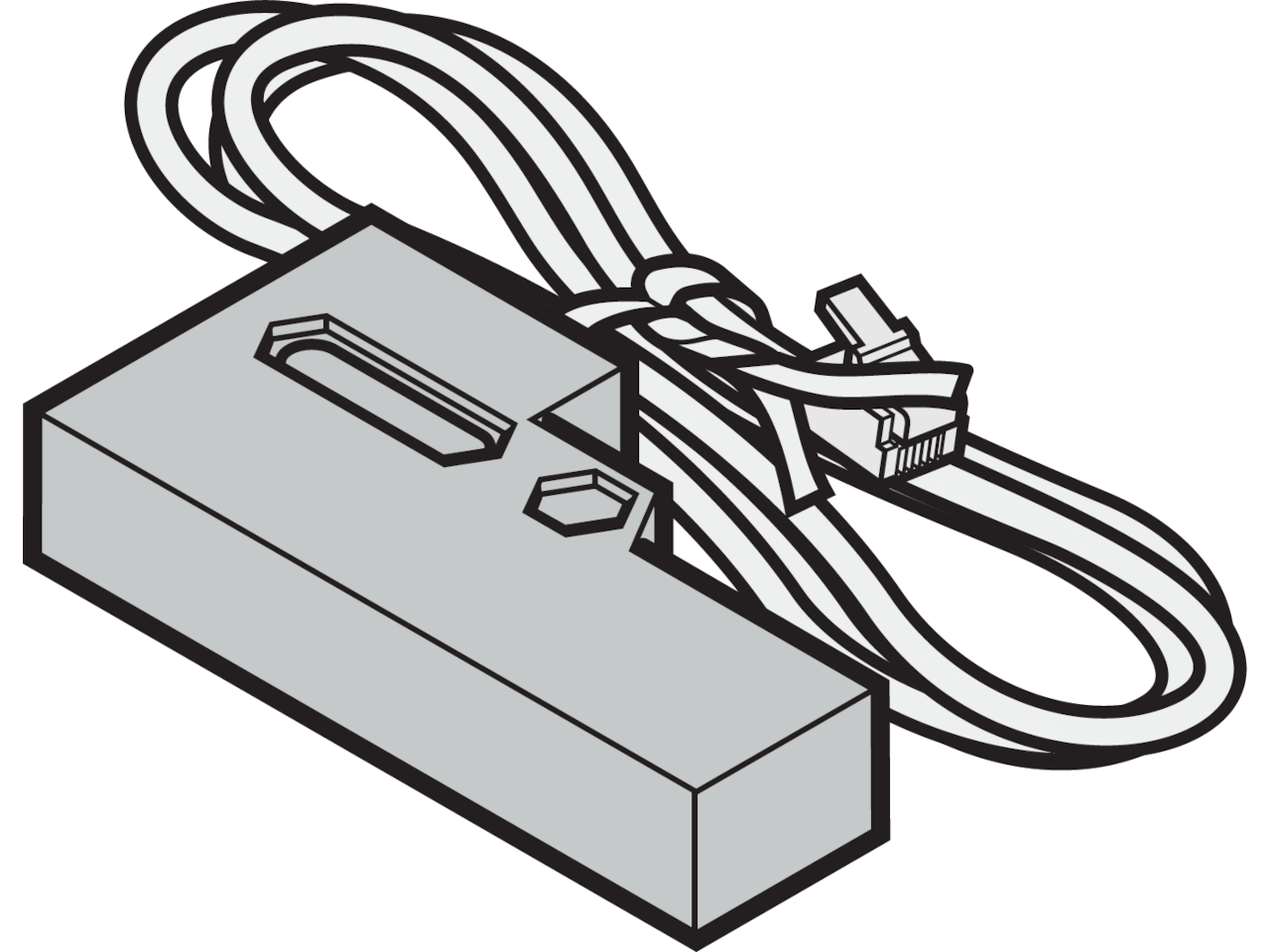

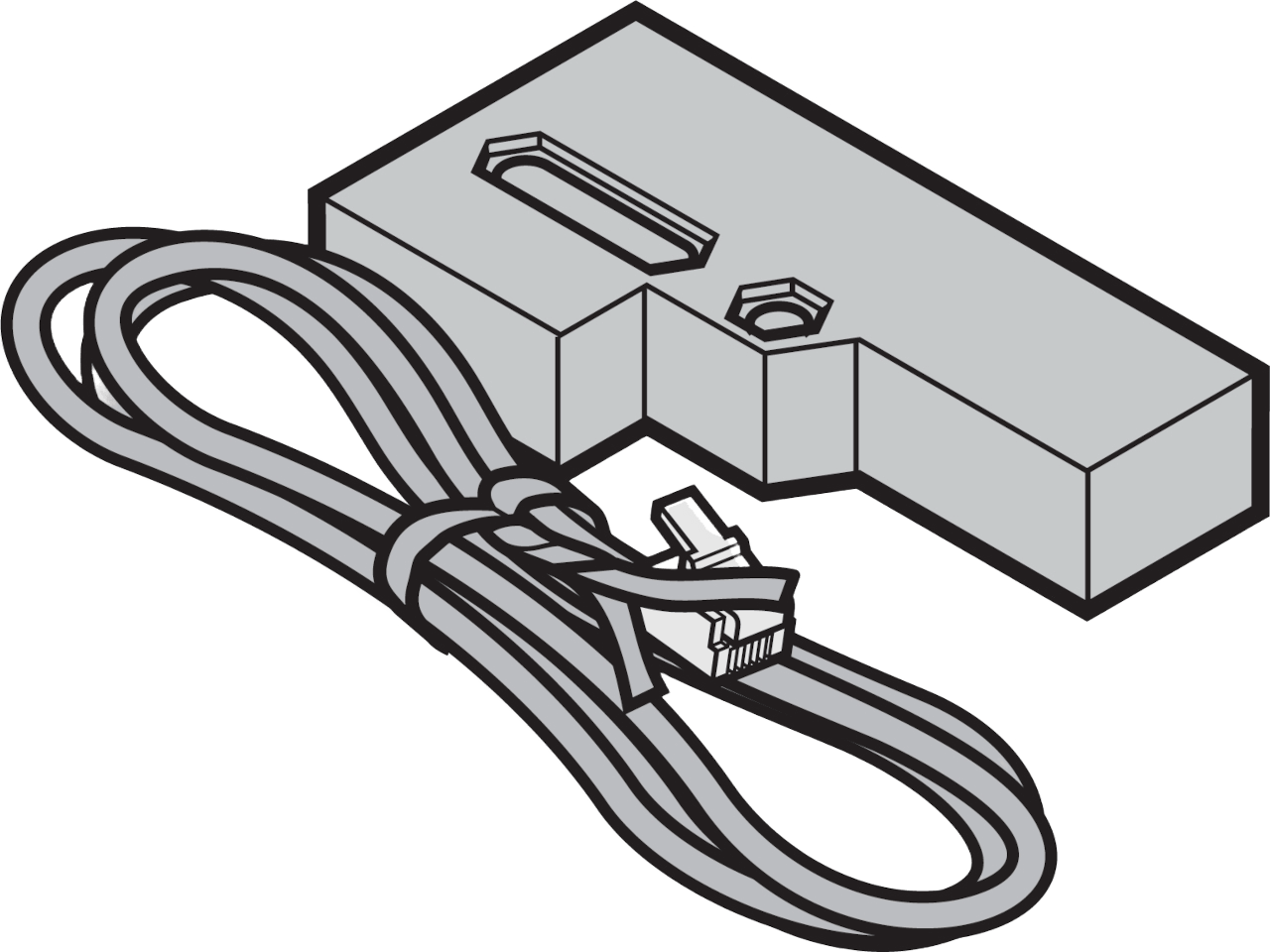

Einzugssicherung an Rollgittertoren
Die Einzugssicherung wird zur Hinderniserkennung an Rolltoren in der Öffnungsbewegung eingesetzt. Hierdurch wird sichergestellt, dass ein versehentlich mit dem Tor angehobener Gegenstand oder eine Person nicht in die Wickelwelle des Tores gerät. Dieser Lichtschranken-Typ muss besonderen Sicherheitsanforderungen entsprechen und wurde speziell als Einzugssicherung konzipiert.
Zur Absicherung von automatisierten Rollgittertoren eignet sich besonders das Modell RAYTECTOR von Vitector by CEDES. Das von torautomation24 angebotene Set beinhaltet auch gleich die passenden Montagewinkel zur einfachen Installation an der Toranlage. Diese Einzugssicherung stellt als Ausgang das bekannte OSE-Signal zur Verfügung, die entsprechende Schnittstelle ist in vielen Torsteuerungen bereits vorhanden. Sollte, bei einer Nachrüstung, die vorhandene Torsteuerung keinen OSE-Eingang für die Einzugssicherung bereitstellen, wird zur Inbetriebnahme in der Regel noch ein Auswertegerät, wie z.B. das OSE-C 2300 von Vitector by CEDES benötigt.
Lichtschranke für Maschinen
In der Industrie
sind Lichtschranken unverzichtbare Sicherheitskomponenten. Sie schützen
Mitarbeiter vor Unfällen, indem sie den Betrieb von Maschinen sofort
stoppen, wenn Personen, Fahrzeuge oder Geräte in den Gefahrenbereich
gelangen. Dies geschieht durch das Unterbrechen des Lichtstrahls, was zu
einem automatischen Stopp der Maschine führt. Manche
Lichtschranken-Sensoren können zudem so parametriert und installiert
werden, dass sie verschiedene Entfernungen und Winkel abdecken, um den
größtmöglichen Schutz zu gewährleisten.
Lichtschranke Sensor: Präzision und Zuverlässigkeit
Der
Einsatz von Lichtschranken als Sensor ist nicht allein auf Tore und
Maschinen beschränkt. Dieser Sensor findet auch in anderen Bereichen Anwendung,
wie zum Beispiel in Alarmsystemen. Eine Lichtschranke im Alarmbereich
erkennt, wenn eine unerwünschte Person oder ein Objekt den überwachten
Bereich betritt. Dies löst umgehend einen Alarm aus und sorgt für eine
sofortige Reaktion. Lichtschranken sind deshalb eine effektive Methode,
um sowohl private als auch gewerbliche Objekte zu sichern.
Lichtschranke: Qualitätshersteller bei torautomation24
Ob als Sicherheitskomponente für Tore und Maschinen oder als Teil eines Alarmsystems – eine Lichtschranke ist ein unverzichtbares Element, das für mehr Sicherheit sorgt. Dank moderner Lichtschranken-Sensoren können Gefahren zuverlässig erkannt und Unfälle verhindert werden. Besonders Lichtschranken von renommierten Herstellern wie Hörmann, Novoferm, Pepperl+Fuchs, Cedes oder FRABA Vitector bieten höchste Qualität und sind eine lohnende Investition in die Sicherheit einer Toranlage.
Alle Lichtschranke und Sensoren im Video
In unserem Youtube-Video erklären wir die Unterschiede zwischen den verschiedenen Typen von Lichtschranken und gehen auf die Stärken und Schwächen der verschienenden Sensoren ein.
