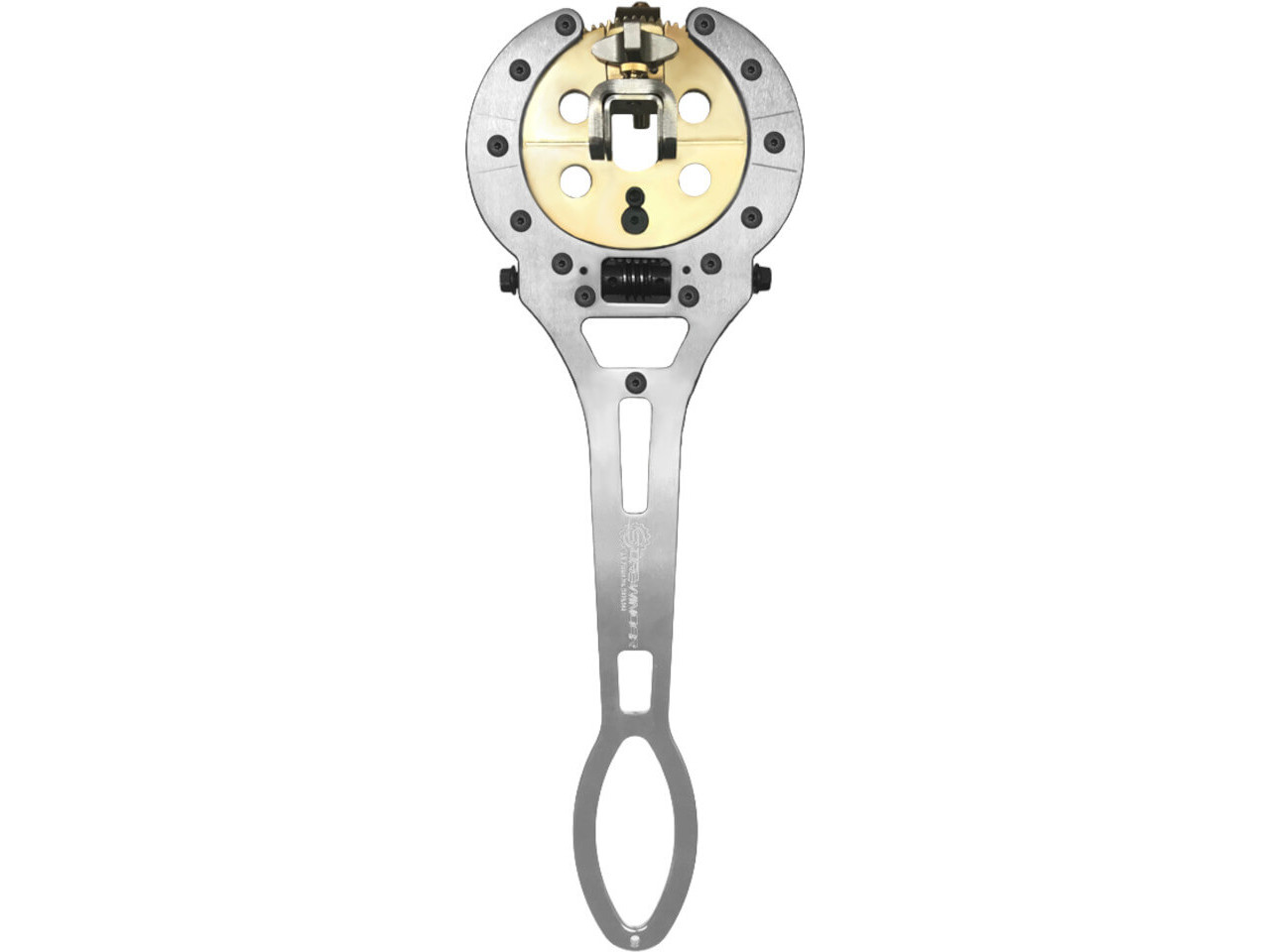

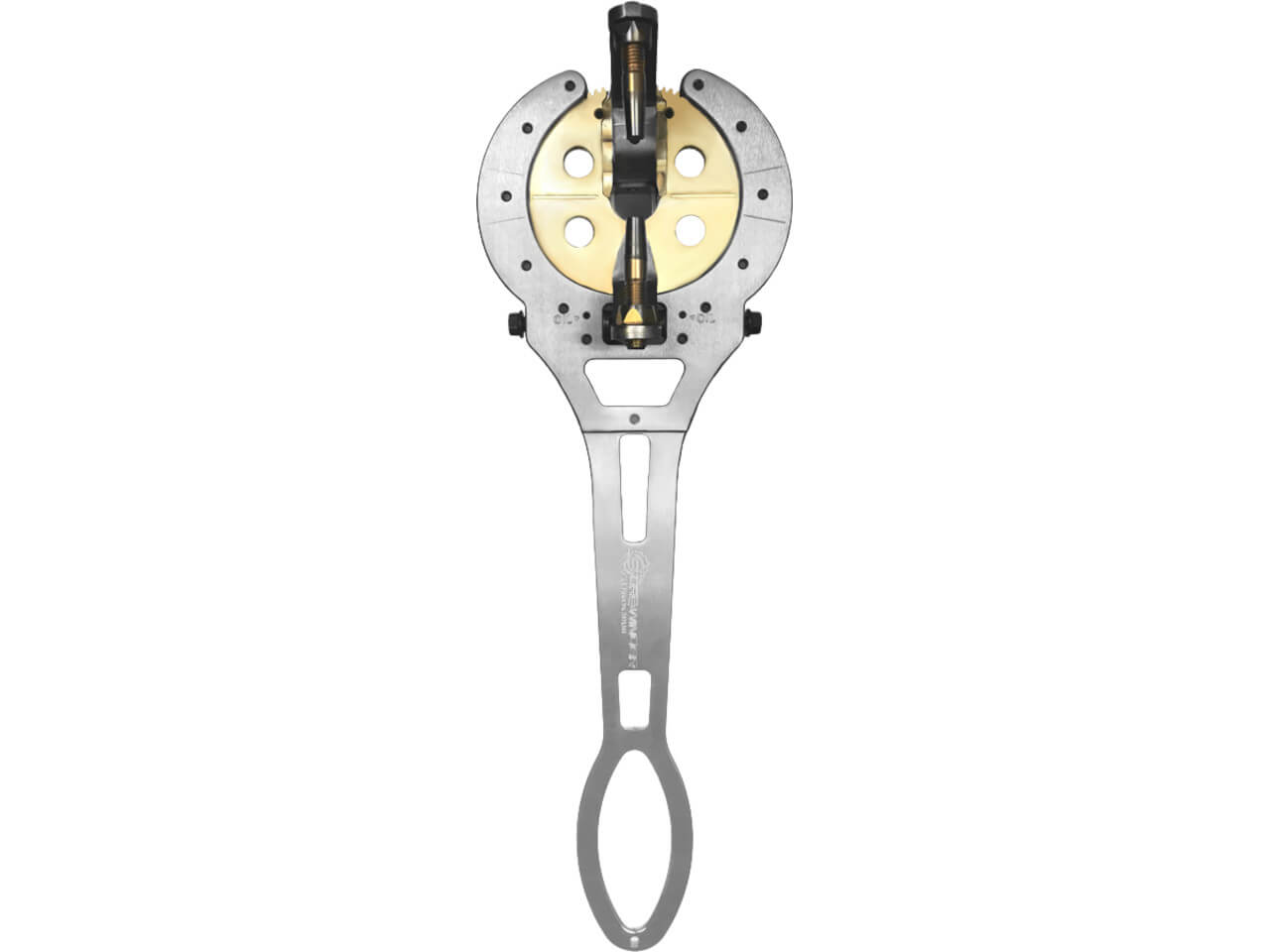

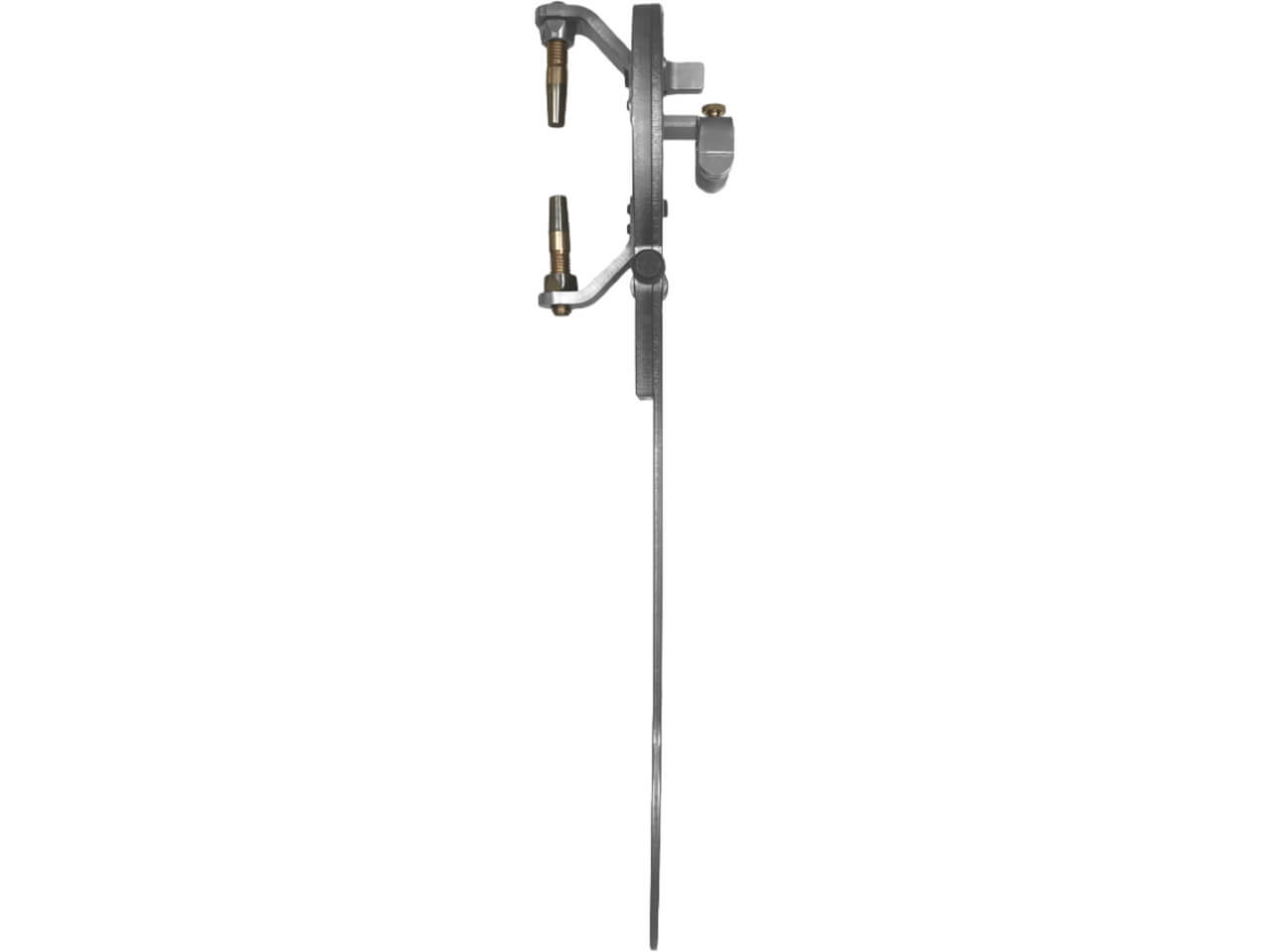

Brutewinder Torsionsfeder-Spannwerkzeug – Federdurchmesser 51–152 mm

Der Brutewinder ist ein professionelles Federspannwerkzeug zum Spannen und Entspannen großer Torsionsfedern an Industrie- und Sektionaltoren. Mit einem maximalen Drehmoment von 285 Nm, einem Gewicht von nur 5 kg und seiner robusten, kompakten Bauweise verbindet der Brutewinder hohe Leistungsfähigkeit mit einem sehr guten Handling bei Montage, Wartung und Service.

Das integrierte selbsthemmende Schneckengetriebe wird mit einer geeigneten Bohrmaschine angetrieben. Dadurch lassen sich auch leistungsstarke Torsionsfedern kontrolliert auf- und abwickeln, während der manuelle Kraftaufwand gegenüber dem klassischen Spannen mit Spannstangen deutlich reduziert wird.

Hohe Leistung bei nur 5 kg Gewicht

Mit einem maximalen Drehmoment von 285 Nm ist der Brutewinder für anspruchsvolle Anwendungen und große Torsionsfedern ausgelegt. Trotz dieser hohen Leistungsfähigkeit wiegt das Werkzeug lediglich 5 kg und bleibt damit bei Montage- und Servicearbeiten gut zu handhaben und zu positionieren. Gerade die Kombination aus hohem Drehmoment und vergleichsweise geringem Gewicht ist eine besondere Stärke des Brutewinders. Das Werkzeug ist für Torsionsfedern mit Drahtstärken bis 12 mm und Federdurchmessern von 51 bis 152 mm geeignet. Damit deckt es einen breiten Bereich unterschiedlicher industrieller Torsionsfedern ab. Zusätzliche Flexibilität bietet die Eignung für zwei gängige Wellendurchmesser: Der Brutewinder kann sowohl auf 25,4-mm-/1"-Wellen als auch auf 31,75-mm-/1,25"-Wellen eingesetzt werden.

Kompakte Bauweise für industrielle Anwendungen

Trotz seiner hohen Leistungsfähigkeit bleibt der Brutewinder kompakt. Zwischen Torsionswelle und Wand ist ein Mindestabstand von lediglich 89 mm erforderlich. Das ist gerade bei industriellen Toranlagen von Vorteil, bei denen hohe Federkräfte verarbeitet werden müssen, gleichzeitig aber nur begrenzter Arbeitsraum rund um die Torsionswelle zur Verfügung steht. Die Abmessungen des Werkzeugs betragen 625 × 206 × 127 mm.

Selbsthemmendes Schneckengetriebe für kontrolliertes Arbeiten

Das Herzstück des Brutewinders ist sein selbsthemmendes Schneckengetriebe. Das Drehmoment der gespannten Torsionsfeder kann das Werkzeug konstruktionsbedingt nicht selbstständig zurückdrehen. Die Drehbewegung erfolgt ausschließlich über die angeschlossene Bohrmaschine. Für den Antrieb wird eine 14-mm-6-Kant-Stecknuss verwendet. Eine geeignete Bohrmaschine im Bohrmodus übernimmt damit einen wesentlichen Teil der ansonsten manuell auszuführenden Arbeit. Das Ergebnis ist ein effizienter Spann- und Entspannvorgang mit deutlich reduziertem körperlichem Kraftaufwand – ein wesentlicher Vorteil insbesondere bei großen Torsionsfedern und regelmäßigem Einsatz an Industrie- und Sektionaltoren.

Robuste Konstruktion aus Edelstahl und Bronze

Der Brutewinder wurde für den anspruchsvollen professionellen Einsatz entwickelt und wird aus 304 Edelstahl und Bronze gefertigt. Die hochwertige Materialkombination sorgt für hohe Belastbarkeit und Langlebigkeit. Gerade bei einem Federspannwerkzeug, das Drehmomente von bis zu 285 Nm übertragen muss, ist die robuste Konstruktion ein wichtiges Merkmal. Gleichzeitig bleibt der Brutewinder mit nur 5 kg bemerkenswert handlich. Im Vergleich zu anderen Federspannwerkzeugen am Markt, bei denen Aluminium, Stahl und Kunststoff kombiniert werden, setzt der Brutewinder auf eine besonders hochwertige und robuste Konstruktion. Für einen langfristigen professionellen Einsatz sind außerdem Ersatzteile verfügbar. Verschleiß- und Ersatzkomponenten können bei Bedarf separat ausgetauscht werden.

Sicher verstaut in der Hardcase-Box

Zum Lieferumfang gehört eine robuste Hardcase-Box mit Schaumstoffeinlage. Der Brutewinder und seine Komponenten sind darin bei Transport und Lagerung geschützt und übersichtlich verstaut. Gerade für Montage- und Servicetechniker ist das ein praktischer Vorteil: Das Federspannwerkzeug kann geschützt im Servicefahrzeug transportiert und im Hardcase direkt mit zur Baustelle genommen werden.

Die Vorteile des Brutewinders auf einen Blick

• Professionelles Federspannwerkzeug für große Torsionsfedern

• Ideal für Industrie- und Sektionaltore

• Hohes maximales Drehmoment von 285 Nm

• Mit nur 5 kg für seine Leistung besonders handlich

• Starkes Verhältnis aus Gewicht und Leistungsfähigkeit

• Für Torsionsfedern von 51–152 mm

• Für Drahtstärken bis 12 mm

• Geeignet für 25,4-mm-/1"- und 31,75-mm-/1,25"-Torsionswellen

• Nur 89 mm Mindestabstand zwischen Welle und Wand

• Selbsthemmendes Schneckengetriebe

• Antrieb über eine geeignete Bohrmaschine

• Deutlich reduzierter manueller Kraftaufwand gegenüber Spannstangen

• Robuste Konstruktion aus 304 Edelstahl und Bronze

• Ersatzteile verfügbar

• Lieferung in Hardcase-Box mit Schaumstoffeinlage

Mit 285 Nm Drehmoment bei nur 5 kg Gewicht bietet der Brutewinder eine besonders leistungsstarke Kombination aus Kraft und Handling. Der große Einsatzbereich für Federdurchmesser von 51 bis 152 mm, die Eignung für zwei Wellendurchmesser sowie die robuste Konstruktion aus Edelstahl und Bronze machen ihn zu einem professionellen Federspannwerkzeug für anspruchsvolle Arbeiten an Industrie- und Sektionaltoren.

Die mitgelieferte Hardcase-Box mit Schaumstoffeinlage schützt das Werkzeug zwischen den Einsätzen und rundet das durchdachte Gesamtpaket für den professionellen Montage- und Serviceeinsatz ab.
